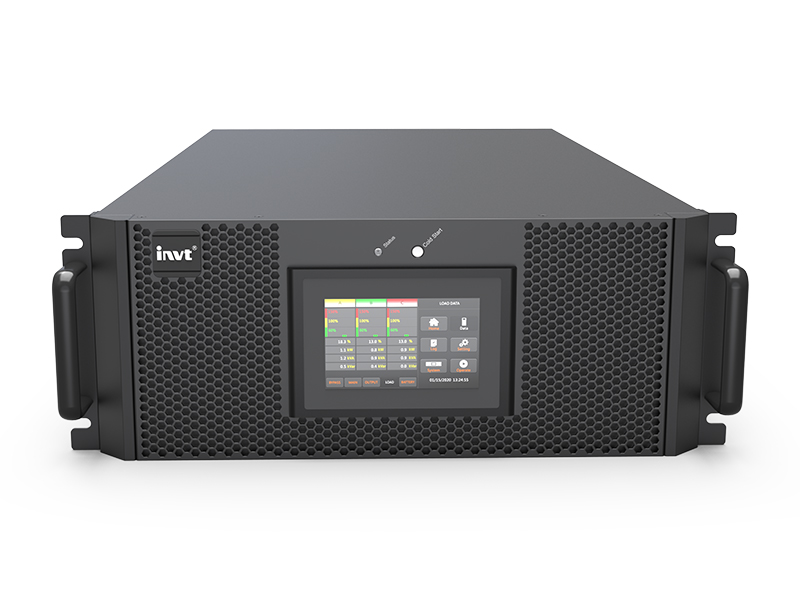

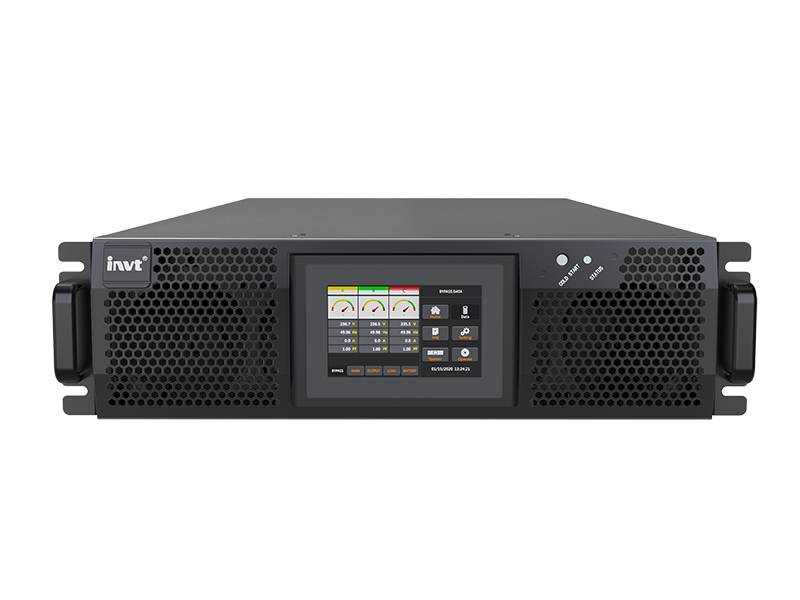

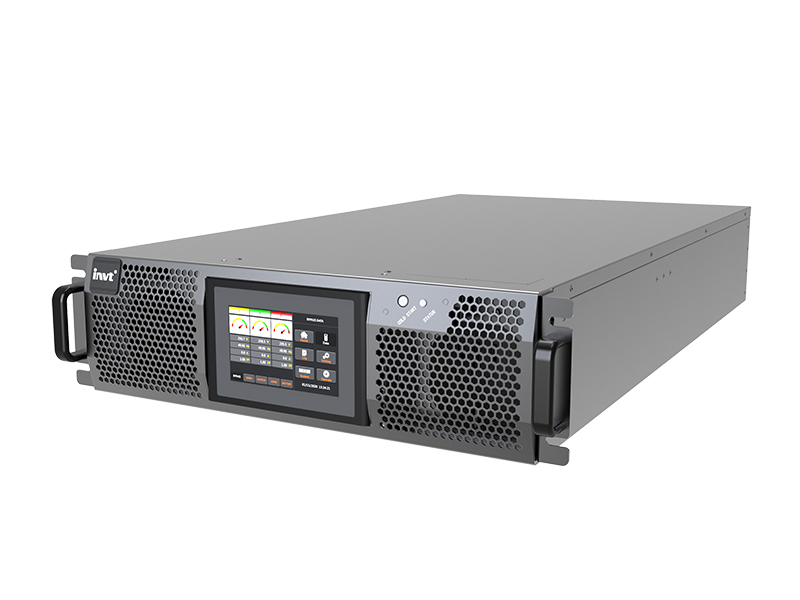

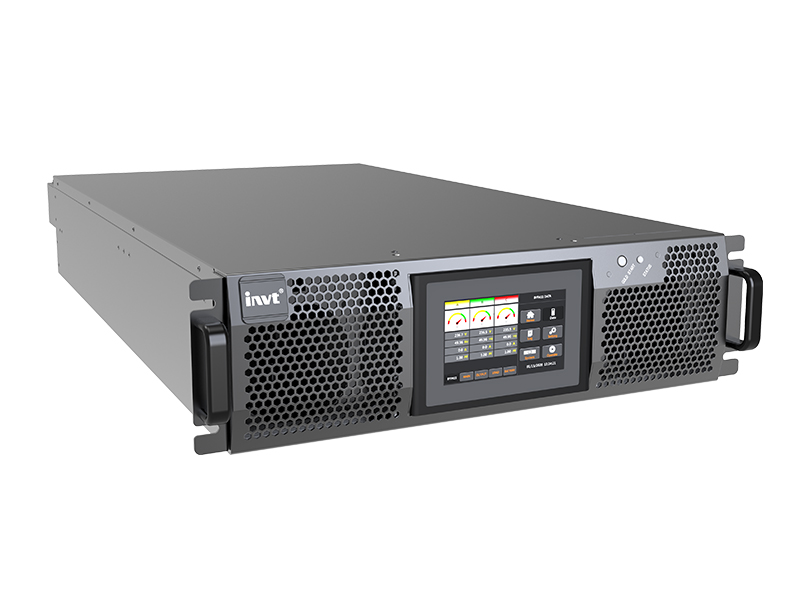

HR33系列10~40kVA在线机架式UPS

容量

10kVA

15kVA

20kVA

25kVA

30kVA

40kVA

主路输入

输入配线

3相+N线+地线

输入电压

380/400/415VAC(线电压)

功率因数

>0.99

电流畸变率

THDi<4%（100%线性负载）

THDi<3%（100%线性负载）

电压范围

304〜485VAC(线电压)满载，304〜138VAC(线电压)，负载从100%到40%之间线性降额

频率范围

40-70Hz

电池

电池电压

±240VDC(32~44节可设置）

充电功率

20%*有功功率（最⼤）

旁路

旁路电压

相电压220/230/240VAC,200/208VAC(PF=0.9)

电压范围

可设置,默认-20%〜+15%上限:+10%,+15%,+20%,+25%下限:-10%,-15%,-20%,-30%,-40%

旁路频率范围

50/60Hz（额定功率），可设置：±1Hz，±3Hz，±5Hz

输出

额定输出电压

380/400/415VAC(线电压)

额定频率

50/60Hz

输出功率因数

1

输出总谐波

失真（THDu）

<1%（线性负载）,<5.5%（⾮线性负载）

< 1%（线性负载）,<5%（⾮线性负载）

逆变器过载

110%, 1⼩时后转旁路；125%, 10分钟后转旁路；150%, 1分钟后转旁路；> 150%,200ms后转旁路

系统

主路模式效率

≥95%

≥95.5%

≥96%

通信接口

RS232, RS485,⼲接点, 电池冷启动

RS485,⼲接点,电池冷启动

运行温度

0-40℃

存储温度

-40℃〜70℃

相对湿度

0-95%(⽆凝露)

噪声（dB）

65dB@100%负载，62dB@45%负载

选件

SNMP⽹络通讯卡、并机组件

尺⼨W*D*H（mm）

438*945* 130(3U)

438*878* 174(4U)

特殊说明

服务器机柜深度≥1.2⽶

重量（kg）

25

30

41
