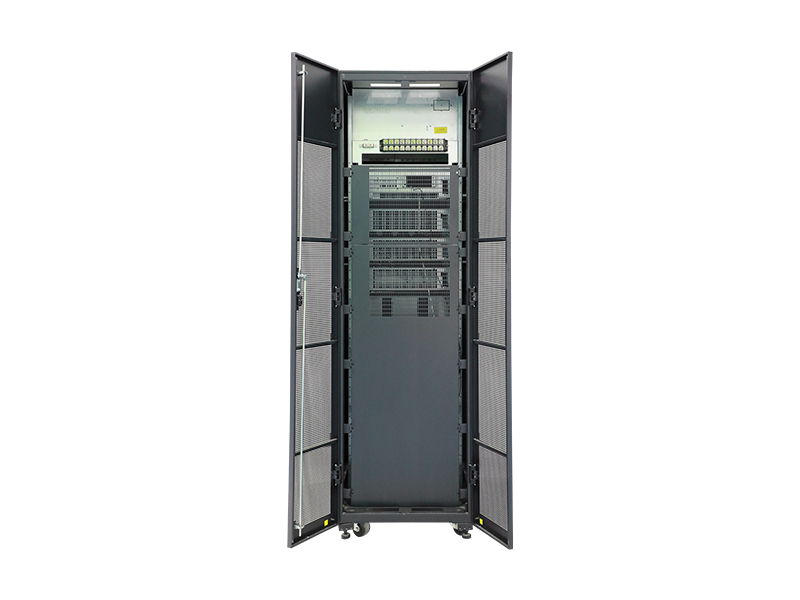

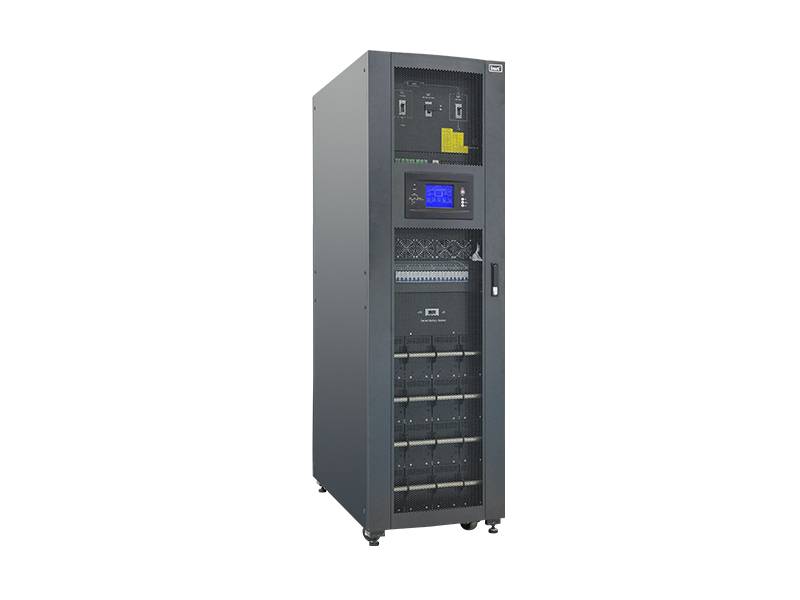

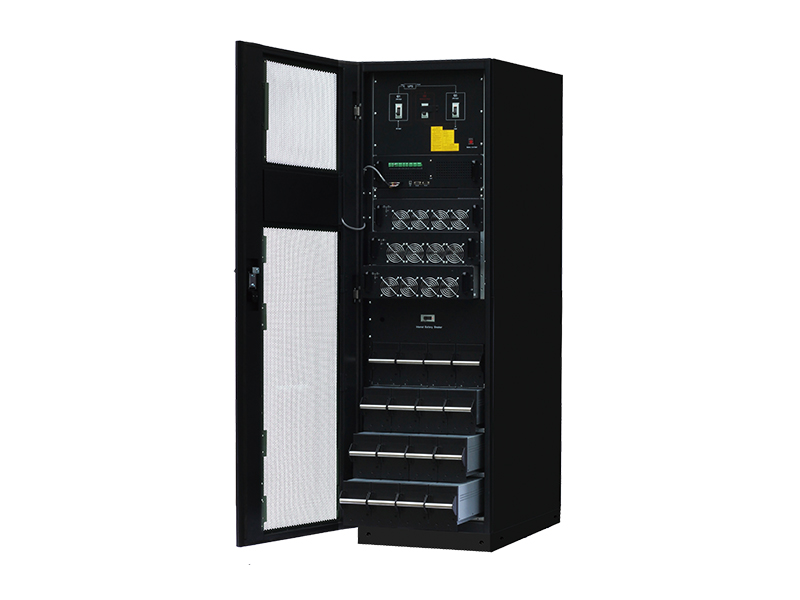

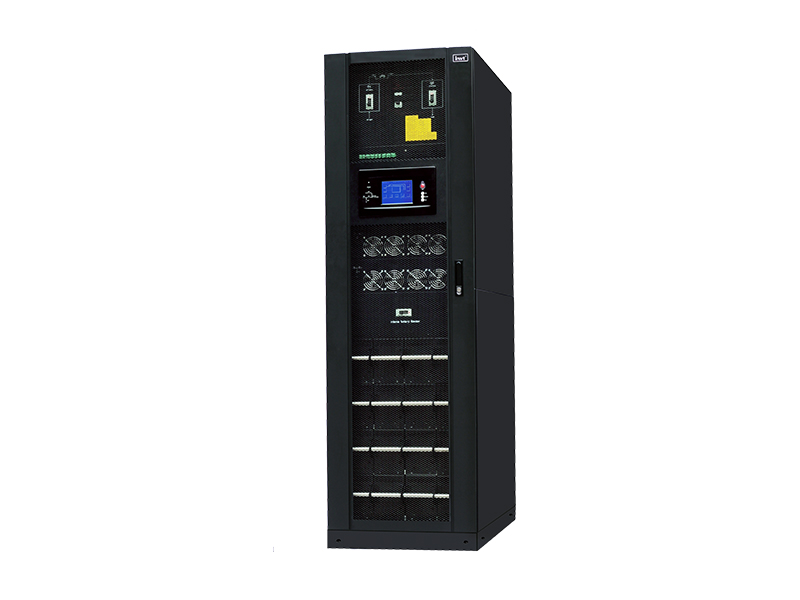

RM系列20~60kVA一体化模块UPS

容量

60kVA

主路

输入

输入配线

3相+N线+PE

输入电压

380/400/415VAC(线电压) 220/230 /240VAC(相电压)

功率因数

>0.99

电流畸变率

THDi<3%（100%线性负载）

电压范围

304～478Vac（线电压）满载 304V～228Vac (线电压)负载从100%到40%之间线性降额

频率范围

40-70Hz

电池

电池电压

±240VDC（30-50节）

充电功率

20%*有功功率

旁路

旁路电压

380V/400V/415V(线电压)

旁路频率范围

50/60Hz（额定频率）±1Hz，±3Hz，±5Hz

输出

额定输出电压

380/400/415VAC(线电压)

额定频率

50/60Hz

输出功率因数

0.9

输出总谐波失真（THDu）

<1%（线性负载）,<5.5% （非线性负载）

逆变器过载

110%, 1⼩时后转旁路;

125%, 10分钟后转旁路;

150%, 1分钟后转旁路;

>150%,200ms后转旁路

系统

系统效率

正常模式≥95%，经济模式≥99%

通信接口

RS232,RS485,干接点,SNMP卡（选件），紧急关机

运⾏温度

0-40℃

存储温度

-25℃〜70℃

相对湿度

0-95%(⽆凝露)

噪声(dB)

<55dB

选件

SNMP⽹络通讯卡、防雷模块、电池温度补偿器、⼿机短信报警器、防尘⽹、双输⼊单元、抗震组件

尺寸

(W*D*H) (mm)重量

（kg）

机柜（含模块）

  600* 1020*2000

826kg

PM20功率模块

440*590* 134（20kVA）

数量

3

22kg

电池包模块

120*824* 177

数量

16

30kg

PDU模块

440*590* 134 注：当插⼊PDU模块时功率模块插槽减少⼀个
