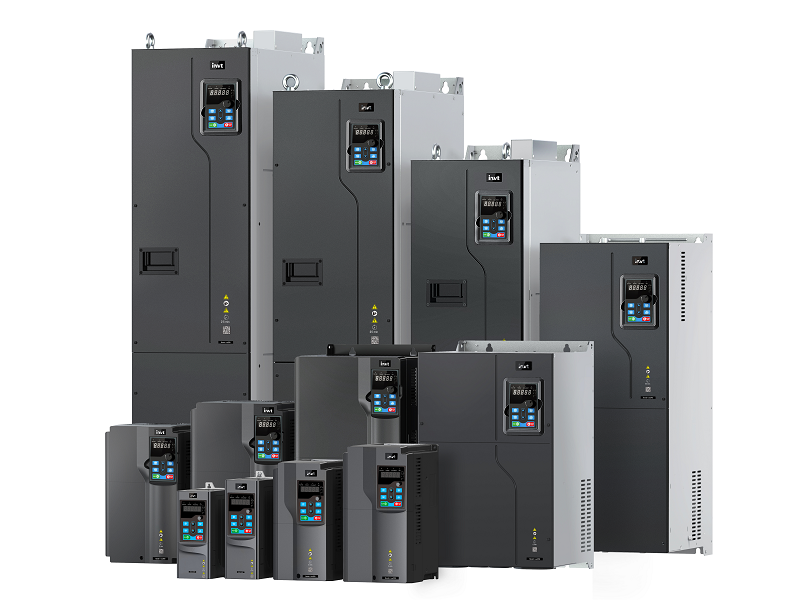

GD290系列低压多功能通用型变频器

功率输出

输出电压（V）

0~输入电压

输出电流（A）

请参考“产品额定值”

输出功率（kW）

请参考“产品额定值”

输出频率（Hz）

0~400Hz

技术控制性能

控制方式

空间电压矢量控制模式

无PG矢量控制模式

电机类型

异步电机

调速比

1：200（无PG矢量控制）

速度控制精度

±0.2%（无PG矢量控制）

速度波动

± 0.3%（无PG矢量控制）

转矩响应

<20ms（无PG矢量控制）

转矩控制精度

10%（无PG矢量控制）

起动转矩

异步机：0.25Hz/150%（无PG矢量控制）

过载能力

G型机：150%额定电流1分钟，180%额定电流10秒

P型机：110%额定电流1分钟

每5min允许过载一次

运行控制性能

频率设定方式

数字设定、模拟量设定、脉冲频率设定、多段速运行设定、简易PLC设定、PID设定、通讯设定等

可实现设定的组合和设定通道的切换

自动电压调整功能

当电网电压变化时，能自动保持输出电压恒定

故障保护功能

提供多种故障保护功能：过流、过压、欠压、过温、缺相、过载等

转速追踪再启动功能

实现对旋转中的电机的无冲击平滑启动

外围接口

端子模拟量输入分辩率

不大于20mV

端子开关量输入分辩率

不大于2ms

模拟输入

2路，AI1：0~10V/0~20mA，AI2：-10~10V

模拟输出

2路，AO1：0~10V /0~20mA

数字输入

5路普通输入，最大频率1kHz，内部阻抗：3.3kΩ

1路高速输入，最大频率50kHz

数字输出

1路Y端子开路集电极输出，与S4共用端子，通过跳线选择功能

继电器输出

两路可编程继电器输出

RO1A常开，RO1B常闭，RO1C公共端

RO2A常开，RO2B常闭，RO2C公共端

触点容量：3A/250VAC，1A/30VDC

扩展接口

2个扩展接口：SLOT1、SLOT2

可扩展通讯卡，I/O卡，24V供电卡等

其它

安装方式

支持壁挂式、落地式、法兰式安装三种方式

运行环境温度

-10~50°C，40°C以上降额使用

防护等级

T1~T9箱体机型：IP20

T10~T12箱体机型：IP00

污染等级

2级

冷却方式

0R7G/1R5P:自然风冷

其它机型：强制风冷

直流电抗器

T12箱体机型标配内置

制动单元

T1~T5箱体机型：标配内置

T6~T8箱体机型：选配内置

EMC滤波器

T9~T12箱体机型标配内置C3滤波器

配置C3滤波器之后可满足IEC61800-3 C3等级要求

可选配外置滤波器：满足IEC61800-3 C2等级要求
